Если у вас или ваших знакомых накопилось большое количество алюминиевых банок, то не торопитесь их выбрасывать, ведь из них можно сделать солнечный коллектор для дополнительного отопления вашего дома. Инструкцию изготовления данного прибора вы найдете далее.
Корпусом для солнечного коллектора послужит 15-миллиметровая фанера, а в качестве передней панели выступит оргстекло, поликарбонат или обычное стекло толщиной 3 мм. К задней части корпуса крепим стекловату или 20-миллиметровые пенопласт для изоляции. Пустые банки служат гелиоприемником. Они покрыты черной матовой краской и устойчивы к высоким температурам. Верхняя часть (крышка) банки специально разработана для обеспечения большей эффективности теплообмена между воздухом и поверхностью банки.
В солнечную погоду, независимо от температуры воздуха, воздух в банках быстро нагревается. Вентилятор возвращает воздух обратно с подогревом воздуха и нагревает помещение.
1. Вначале необходимо подготовить банки.
Из собранных пустых банок составляем панели солнечных батарей. Как только банки станут распространять запахи их надо мыть. Большая часть банок алюминиевая, но встречаются и железные, что можно проверить магнитом.
В дно банок вставляем пробойник или гвоздь и делаем аккуратные отверстия. Затем вставляем суппорт и искажаем в соответствии с рисунком.
Подойдут большие крестовые отвертки или специальные инструменты.
Верх банки режим ножницами и сгибаем, чтобы образовался «плавник». Этот плавни позволит содействовать турбулентному потоку воздуха, собирая как можно больше тепла от нагретой стенки банки. Сделать это надо до склеивания банок.
2. С поверхности банки удаляем жир и грязь.
Для этого можно воспользоваться любым синтетическим средством обезжиривания. Выполнять это необходимо в проветриваемом помещении или на улице.
3. Банки садим на клей.
Лента клея или силикона на банке устойчива к высоким температурам, по крайней мере до 200 ° C. Есть также продукты для склеивания, которые могут выдержать до 280 ° C или 300 ° C. Донышко банки и верх — идеально подходят друг к другу, аккуратно нанесите клей. Подробно разрез склеенных банок можно увидеть на рисунке.
Не просчитаться с вертикалью-горизонталью помогут заранее сделанный из двух досок шаблон, которые будут сбиты под углом в 90 градусов. Шаблон оказывает поддержку во время сушки банок в целях получения прямой трубы — солнечного тоннеля.
Труба должна быть зафиксирована, пока клей полностью не высохнет.
4. Изготавливаем каркас.

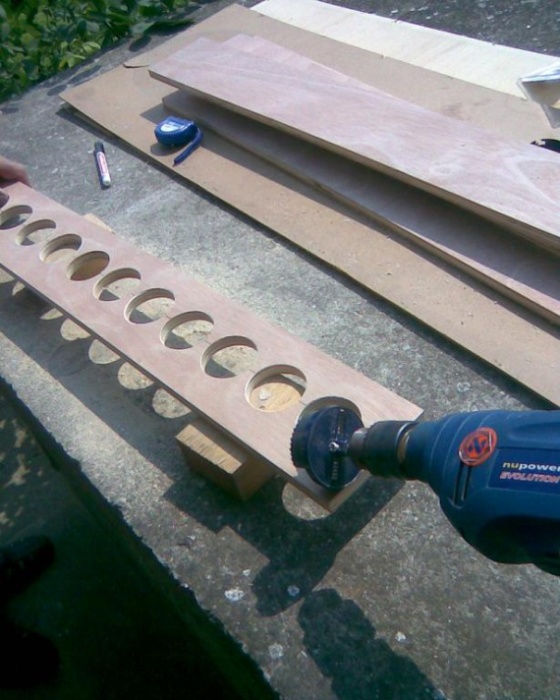

Коробки впускной и выпускной части сделаны из 1-миллиметрового дерева или алюминия; зазоры в краях закрываются клейкой лентой или термостойким силиконом. Круглые отверстия по размеру банок выполнены специальной насадкой на дрель, или буром.
5. Склеиваем коробку. Клей будет сохнуть очень медленно, по меньшей мере 24 часа.

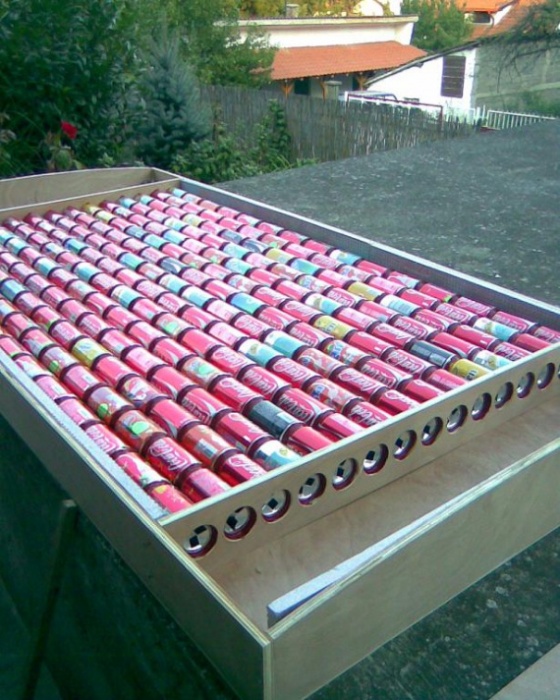

Корпус гелиоприемника выполнен из дерева. Из фанеры сделана задняя часть коробки солнечного коллектора. В целях дальнейшего укрепления структуры вы можете сделать внутреннюю стенку.
6. Производим теплоизоляцию солнечного коллектора.

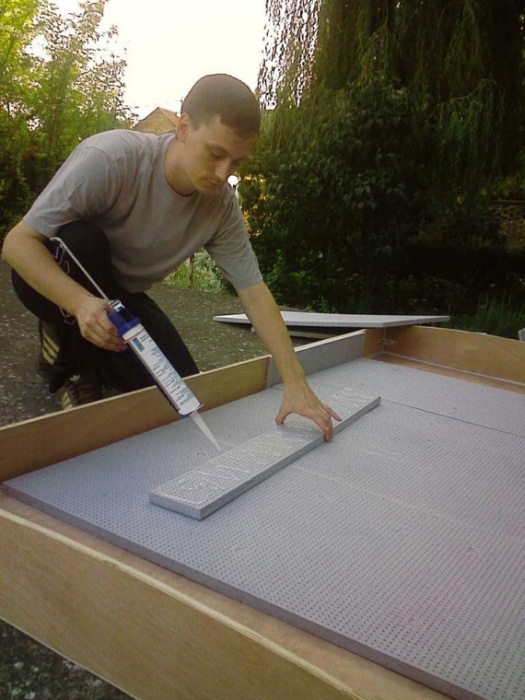

Между разделами используем изоляцию — из пенопласта или стекловолокна. Накрываем все крышкой из тонкой фанеры. Изоляции вокруг отверстия для входа и выхода воздуха в солнечном коллекторе уделяем особое внимание.
7. Крепление солнечного коллектора.

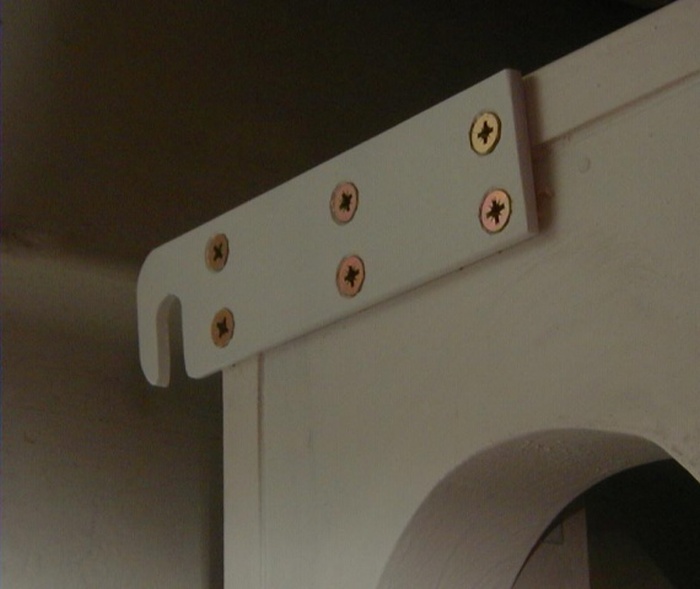

С помощью крепежа ("ушей") коллектор крепится к стене. Защитить древесину поможет защитная краска. Затем пустую коробку необходимо разместить на стене и наметить место, где будет отверстие для входа горячего воздуха и выхода холодного. В пробитые в стене отверстия вставляется труба из подручного материала.

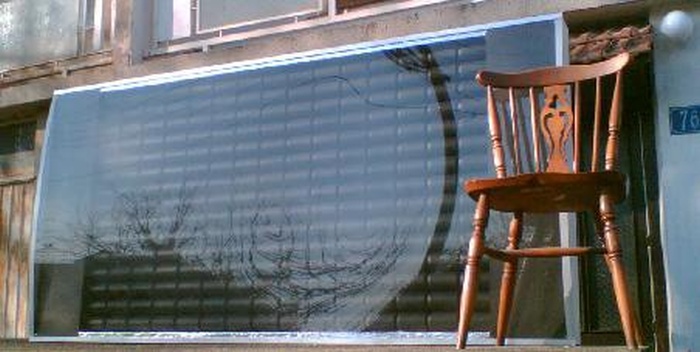

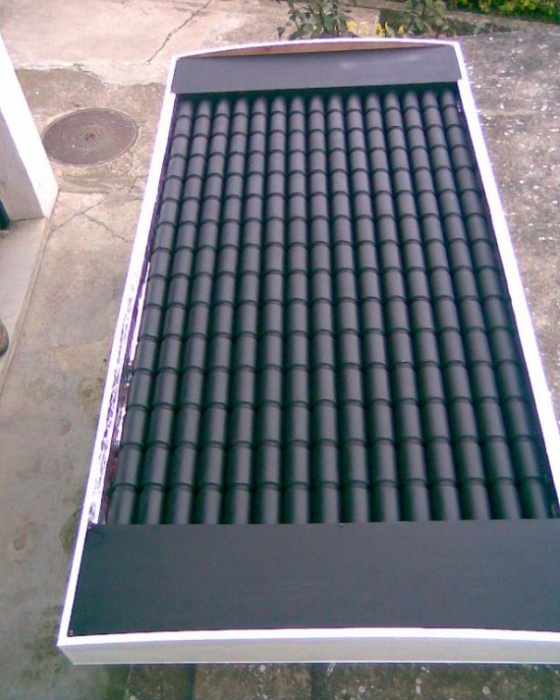

Гелиоприемник окрашиваем в черный цвет, и помещаем в шкаф. Сверху покрываем оргстеклом, тщательно подогнанным к раме. Поликарбонат или оргстекло должны быть слегка выпуклыми, чтобы получить большую прочность.
